Troquelado de eyectores, parte 1: Troquelado con cuchilla de aire alternante

La industria de la fabricacin de troqueles es un campo complejo y en constante evoluci que requiere el uso de diversos métodos de conversi para troquelar eyectores. Dos de los métodos más populares para troquelar material de eyecci son el troquelado con cuchilla de aire alternante y el troquelado por chorro de agua. Cada uno de estos métodos tiene sus propias ventajas y desventajas, y es importante comprender los pros y los contras de cada uno antes de tomar la decisi sobre cuál utilizar. En este artículo, abordaremos el primero de los dos métodos: el corte con cuchilla de aire alternante. El otro método, water jet cutting, se analizará en un nero posterior de The Cutting Edge.

Corte con cuchilla de aire alternante

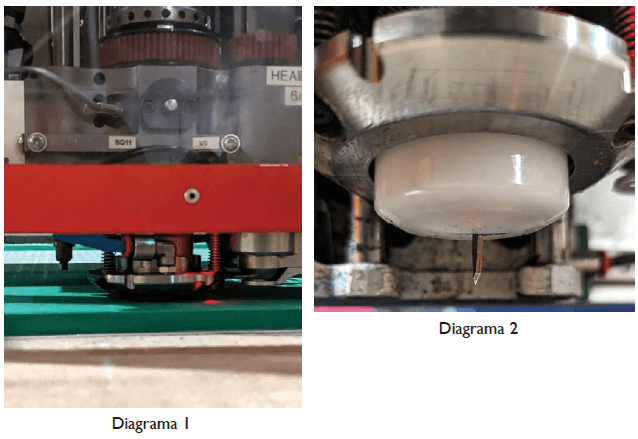

El corte con cuchilla de aire alternante es un método popular para cortar eyectores que ha evolucionado en los timos as. Este método utiliza una mesa de vacío para sujetar el material (Diagrama 1) y luego utiliza una cuchilla mecánica afilada de movimiento alternativo accionada por aire (Diagrama 2) para cortar los materiales mediante un programa CNC. Esta forma de corte se utiliza a menudo para perfiles sencillos que no requieren formas o patrones complejos, ya que la cuchilla entra en contacto con el material y se desplaza mecánicamente a través del sustrato para cortar el perfil. El corte con cuchilla produce un corte limpio con un desperdicio mínimo y, de ser necesario, el operador puede modificar la profundidad de corte para realizar fácilmente un corte superficial de varias piezas a la vez mediante la ventaja de este método es que el equipo y el funcionamiento de la máquina son relativamente económicos. Una de las principales desventajas es que la velocidad de producción de la máquina depende de la velocidad de la sublínea.configuración del archivo CNC. Muchas máquinas están equipadas con una función de lubricación, la cual se recomienda para evitar la formación de polvo en numerosos materiales.
