Problemas de Troquelado y Plegado Causados por la Altura de la Cuchilla de Plegado

Ya no fabrico matrices de plegado. Pero eso no significa que no me centre en los problemas que tiene la gente al usarla. Uno de los mayores problemas con los que me encuentro se debe principalmente a los fabricantes de matrices de plegado.

La mayoría de los fabricantes le dicen que para calcular la altura de la cuchilla de plegado, simplemente tome la regla de corte y reste el grosor del papel, y esa es la altura de la cuchilla de plegado. Suena genial, y mucha gente lo prueba, y luego se enfrentan a los problemas de las grietas, los pelos de ángel y el polvo. Muchos dicen: «Bueno, es lo que pasa cuando se usa una matriz». ¡NO, NO ES ASÍ!

¡El problema que la mayoría está experimentando es la separación! Esto ocurre porque restaron el grosor del papel de la cuchilla de corte, pero nunca restaron la membrana que mantiene unida la matriz. Esa membrana tiene un grosor de 0.005" (0.127 mm), que es el 50 %de un material de 10 pt o el 25 %de un material de 20 pt. Esa es la cantidad de corte que se ve obstaculizada al no restar la membrana.

Algunas empresas dicen que está bien cortar la membrana por el centro. ¡Al hacerlo, se elimina precisamente lo que mantiene unida la matriz para conservar el ancho del canal! Con el tiempo, el canal se ensanchará y entonces surgirán otros problemas.

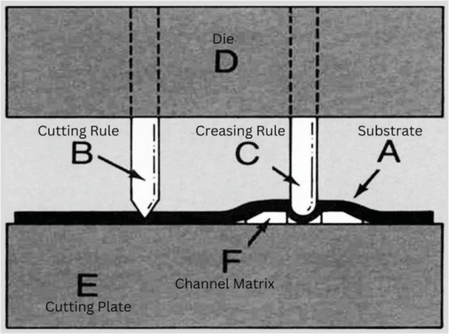

Echemos un vistazo al diagrama 1. Si C (cuchilla de plegado) no puede ir más allá, comprimirá el papel y agrietará la tinta del cartón. Si la cuchilla de plegado se detiene, entonces B (cuchilla de corte) no podrá completar la penetración y no se conseguirá un corte del 100 %.La realidad es que la cuchilla de plegado apenas debería penetrar en el canal de la matriz. Esto permitirá que la distancia crítica (podemos hablar de ello más adelante) pueda delaminar las fibras correctamente.

He visto a muchos operarios de acabado de impresión trabajar durante horas intentando conseguir un corte correcto, cuando podría haberse solucionado simplemente con la forma en que se fabricó el troquel. O cómo se configuraron el mobiliario y el pliegue. Sé que algunas personas dirán: «Bueno, tengo 100 troqueles en la estantería». Pero ¿qué vale más? Tener un gasto en una nueva cuchilla de plegado (reducir la altura de la cuchilla de plegado también puede aumentar la vida útil del troquel) o dedicar tiempo a hacer el preentintado, intentando conseguir un corte correcto. Lo que quiero decir es que estos problemas no tienen por qué ocurrir. Ayudo a muchos troqueladores con estos problemas, y la mayoría de ellos tienen la misma causa.

En resumen, muchos de sus problemas desaparecerían si simplemente usaran la fórmula para la altura de la cuchilla de plegado de:(cuchilla de corte – grosor del papel) –0.005" (0.127 mm) esto les dará la altura adecuada de la cuchilla de plegado y eliminará muchos problemas de troquelado y plegado.
